Артикул:
9101

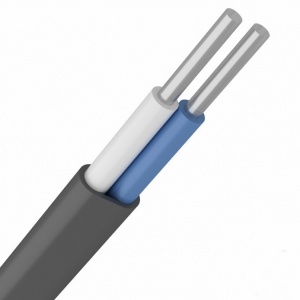

РАСШИФРОВКА МАРКИРОВКИ:
А - алюминиевая токопроводящая жила
В - изоляция из ПВХ пластиката
В - оболочка из поливинилхлоридного пластиката
Г - отсутствие защитного покрова
П - плоский, жилы расположены в одной плоскости параллельно друг другу
2 - двухжильный;
2,5 - площадь поперечного сечения силовой жилы (мм2).
ПРИМЕНЕНИЕ:
-Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
-Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
-Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
-Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
-Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВВГ-П 2х2,5:
Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150.
Диапазон температур эксплуатации от -50°С до 50°С.
Относительная влажность воздуха при температуре до 35°С до 98%.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С.
Допустимый радиус изгиба кабелей при прокладке:
- одножильные - не менее 10 наружных диаметров;
- многожильные - не менее 7,5 наружных диаметров.
Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать - 30 Н/мм².
Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).
Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4.
Длительно допустимая температура нагрева жил кабелей при эксплуатации - не более 70°С.
Максимально допустимая температура нагрева жил при токах короткого замыкания - не более 160°С.
Продолжительность короткого замыкания не должна превышать - 5 с.
Допустимая температура нагрева жил кабелей в режиме перегрузки - не более 90°С.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании - не более 350°С.
А - алюминиевая токопроводящая жила
В - изоляция из ПВХ пластиката
В - оболочка из поливинилхлоридного пластиката
Г - отсутствие защитного покрова
П - плоский, жилы расположены в одной плоскости параллельно друг другу
2 - двухжильный;
2,5 - площадь поперечного сечения силовой жилы (мм2).
ПРИМЕНЕНИЕ:
-Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
-Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
-Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
-Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
-Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВВГ-П 2х2,5:
Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150.
Диапазон температур эксплуатации от -50°С до 50°С.
Относительная влажность воздуха при температуре до 35°С до 98%.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С.
Допустимый радиус изгиба кабелей при прокладке:
- одножильные - не менее 10 наружных диаметров;
- многожильные - не менее 7,5 наружных диаметров.
Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать - 30 Н/мм².
Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).
Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4.
Длительно допустимая температура нагрева жил кабелей при эксплуатации - не более 70°С.
Максимально допустимая температура нагрева жил при токах короткого замыкания - не более 160°С.
Продолжительность короткого замыкания не должна превышать - 5 с.
Допустимая температура нагрева жил кабелей в режиме перегрузки - не более 90°С.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании - не более 350°С.
